1978 年 Dr. Kaufman 考夫曼博士在美国创立 Kaufman & Robinson, Inc 公司, 研发生产宽束离子源, 根据设计原理分为考夫曼离子源, 霍尔离子源和射频离子源. 美国考夫曼离子源历经 40 年改良及发展已取得多项成果. KRi 离子源在真空环境中实现薄膜沉积, 干式纳米刻蚀和修改材料表面性能.
在真空环境下, 通过使用美国 KRi 考夫曼离子源, 制造从微米到亚纳米范围的关键尺寸的结构, 具有原子级控制的材料和表面特征.
美国 KRi 离子源适用于各类真空设备, 实现离子清洗 PC, 离子蚀刻 IBE, 辅助镀膜 IBAD, 离子溅射镀膜 IBSD 和离子束抛光 IBF 等工艺. 点击查看更多离子源应用案例 >>
上海伯东是美国 KRi 考夫曼离子源中国总代理.
产品分类
相关产品应用案例
离子源预清洁 Pre-clean 的工艺, 对基材表面有机物清洗, 金属氧化物的去除等, 提高沉积薄膜附着力, 纯度, 应力, 工艺效率等
eH 2000 安装于高性能电子束光学镀膜机, 实现 300 mm 望远镜镜片镀膜.

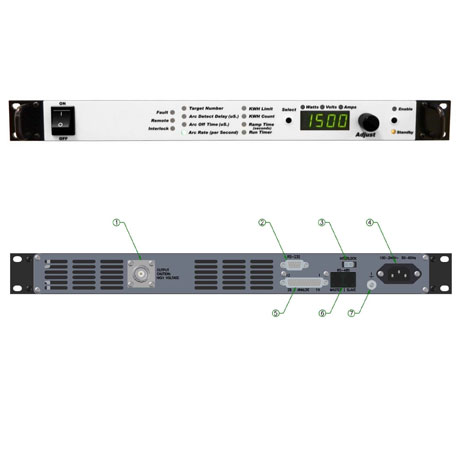

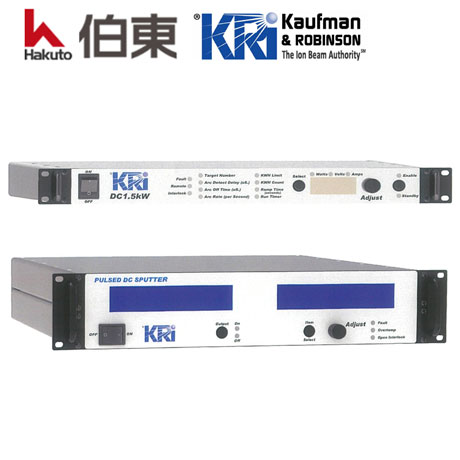

KRi 直流磁控溅射电源应用于金属靶材溅射
KRi 离子源 KDC 40 镀膜前基片预清洁 Pre-clean + 氧化物刻蚀 Etching
eH 400 应用于 e-beam 电子束蒸发系统, 实现 IBAD 辅助镀膜, 通过向生长的薄膜中添加能量来增强分子动力学, 以增加表面和原子 / 分子的流动性
为精密光学镀膜提供解决方案, 适用于溅射镀, 蒸镀, 膜层均匀且牢固
三层栅网设计, 覆盖面积更大, 精密控制离子束流的能量, 方向
霍尔离子源 EH 3000 应用于蒸镀直径 2.2m 天文望远镜, 镀全反射膜, 高均匀性及高致密性的膜层可以保障光源有效反射, 尽可能减少吸收
KDC 10 离子源用于自主搭建离子束刻蚀机, 进行 1寸或2寸晶圆 (硅片) 刻蚀

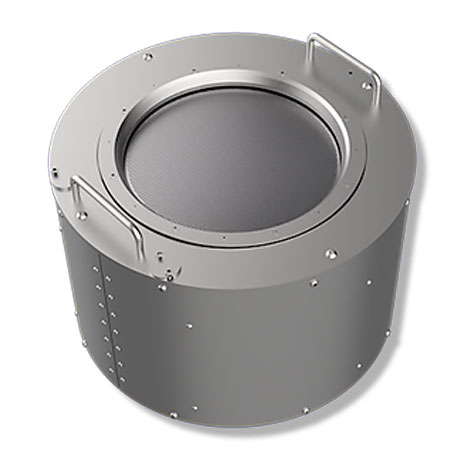

RFICP 380, RFICP 220 成功应用于 12英寸和 8英寸 IBE 离子束蚀刻机, 实现 300mm 和 200 mm 硅片蚀刻
霍尔离子源 eH 400 应用于蒸发镀膜机, 不规则电子晶片蒸镀前清洗, 经过清洗后的晶片镀膜, 膜层厚度均匀性及附着牢固度都明显提高.
12英寸和 8英寸磁存储器刻蚀机, 8英寸量产型金属刻蚀机中, 实现 8英寸 IC 制造中的 Al, W 刻蚀工艺, 适用于 IC, 微电子,光电子, MEMS 等领域.
eH 1000 应用于高真空电子束蒸发设备 E-Beam, 4英寸的氧化膜沉积实验.
光学镀膜机加装 KRi 大尺寸射频离子源 RFICP 380, 在离子清洗, 辅助沉积时, 提高蓝玻璃的薄膜 / 基层物的附着性和硬度, 减少吸收残余气体的污染物和薄膜应力
镀金属反射膜, 大型望远镜--3.2米量级主镜镀膜应用的真空镀膜系统,用于改善金属膜层附着力, 降低氧化物吸收和提高环境稳定性
eH 2000 加装于电子束镀膜机用于望远镜用金属零部件 IBAD 辅助镀膜
KRi 考夫曼离子源应用于光学镀膜离子束抛光机及晶体硅片离子束抛光机.
KRi 射频离子源 RFICP 40 协助完成 MgO, Y2O3, Al2O3 等金属氧化物在 6寸单晶硅上均匀沉积多层膜的需要, 单晶硅镀氧化薄膜的工艺过程
KDC 160 应用于硅片刻蚀系统: 批量处理, 行星载台 4 x 10 片, 刻蚀均匀性 <±5%
霍尔离子源 eH 1000 安装于磁控溅射设备对聚氨酯类的材料进行清洗前处理.
应用于刻蚀 2寸,4寸金属和多层氧化物, 满足客户研发液晶功能材料及器件, 如光栅器件(透射式, 螺旋式和闪耀式光栅) 等要求.
KRi 考夫曼离子源 KDC 40 应用于双腔室高真空等离子 ALD 系统
手机镜头等上游供应商在生产工艺中通常使用离子源进行辅助沉积, 由此改善由手机摄像头内树脂镜片非有效径区域透光跟反射光线形成的 flare 现象

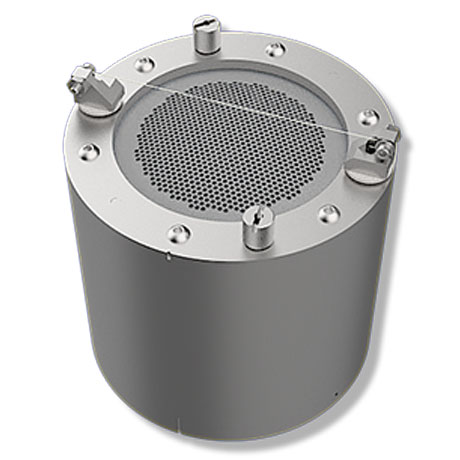

通过加热灯丝产生电子, KDC 系列离子源增强设计输出低电流高能量宽束型离子束, 通过同时的或连续的离子轰击表面使原子(分子)沉积在衬底上形成薄膜, 实现辅助镀膜 IBAD
不需更改任何镀膜机计算机程序及相关设定即可直接运做
RFICP 220 通过玻璃镜片表面清洁 Pre-clean 和辅助镀膜 IBAD 工艺, 增强光学基片反射及透射率
考夫曼离子源 KDC 40 进行镀膜前基片预清洁 Pre-clean 和辅助镀膜 IBAD 工艺, 通过同时的或连续的离子轰击表面使原子(分子)沉积在衬底上形成薄膜, 提高沉积薄膜附着力, 纯度, 应力, 工艺效率等.
大尺寸霍尔离子源 EH 3000 应用于直径 2.2m 蒸镀机, 用于蒸镀 1.5m 天文望远镜镜片
安装于 1650 mm 尺寸电子枪蒸镀镀膜机, 用于 LED-DBR 辅助镀膜, 精密光学镜头
eH 400 成功应用于 6寸硅片电源管理集成电路芯片 PMIC 溅镀镀膜前预清洁工艺 Pre-clean.
RFICP 100 替换原有的国产离子源, 单次工艺时间可以达到数百小时, 维持高稳定离子束溅射工艺获得高品质薄膜
霍尔离子源 eH 400 HC 实现 2英寸硅芯片蚀刻,对于 Fe, Se, Te ,PCCO 及多项材料刻蚀工艺
eH 2000 霍尔离子源在光学镀膜机中, 制程前做清洁, 6寸芯片的预清洗
高能量 22cm 栅极离子源, MEMS 探针光栅刻蚀, 材料为 Sio2 和金属, 刻蚀均匀性 ±5%
KRi 射频离子源 IBSD 离子束溅射沉积应用
美国 KRi 考夫曼离子源 KDC 40 应用于 IBE 刻蚀 + E-beam 高真空双腔系统
刻蚀 6寸或8寸 MEMS 晶圆, 材料为 Au / Ti ; 铁磁性多层膜蚀刻, 材料为 RU, Co, Fe, Pt, Ta.
离子清洗 PC, 离子刻蚀 IBE, 辅助镀膜 IBAD, 离子溅射镀膜 IBSD 和离子束抛光 IBF 等工艺介绍
