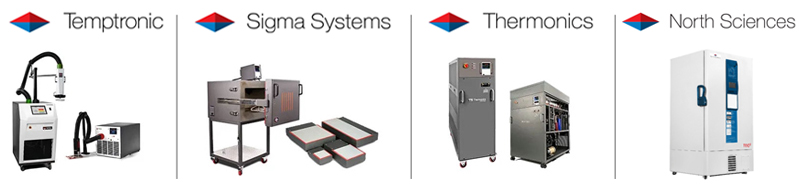

美国 InTest Thermal Solutions 隶属于 InTest Corporation 集团 ( 该公司在纽约证券交易所上市: 美国 INTT.), 作为超过 50 年的热测设备制造商, InTest 在全球范围内提供精确的温度控制解决方案. inTEST Thermal Solutions 品牌包含 Temtronic 热流仪, Thermonics 超低温冰水机, Sigma Systems 和 North Sciences. 产品涵盖机械制冷, 低温, 传导, 对流, 热电, 液体冷却和气体冷却, 提供温度范围 -185°C 至 +500°C, 为芯片温度测试, 过程冷却和生物医学冷藏提供产品和定制解决方案. 上海伯东是美国 inTEST 中国总代理.
上海伯东美国 InTest 拥有当今市场上最宽泛的温度控制技术和产品, 不使用液氮或液态二氧化碳, 专有自动级联系统使用机械冷却,即基于压缩机的冷却, 以达到 -100°C的超低温度！
InTest Temtronic 热流仪在电子产品中扮演重要的角色, 从产品开发到生产测试, 再到故障分析,都可能需要一些精确且经常极端的温度控制. 今天, 了解温度对电子设备的影响至关重要, 不仅要了解导致电子设备故障的温度, 还要了解电子部件的行为如何变化以及如何受到温度的影响.

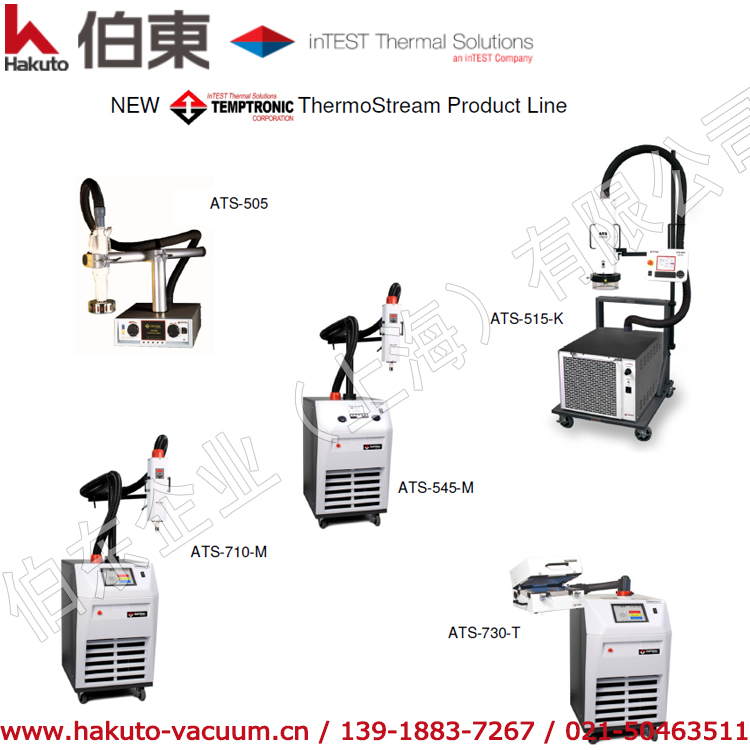

上海伯东美国 InTest Temptronic ATS 系列热流仪, 移动型便携式设计, 提供清洁干燥的冷热循环冲击气流, 快速精准的测试温度, 适合模拟各种温度测试和调节的应用, 广泛应用于集成电路 IC 卡, 电子芯片, 闪存, 光纤收发器或电子电路的在电高低温循环试验 Thermal cycle, 高低温冲击测试 thermal shock, 特性分析等.
.jpg)
Temptronic ATS 系列高低温测试机特性：
冷冻机 (Chiller) 特殊设计, 不需要液态氮气或二氧化碳冷却
每秒可快速升温或降温 18°C
分辨率 +-0.1℃
温度精度 +-1.0℃ (通过美国国家标准与技术研究院 NIST 校准)
模拟温度极限高点 + 300 ℃；极限低点 -100 ℃
通讯接口 IEEE 488 和 RS-232
控制面板可选旋钮或触摸屏操作
特殊设计，防止水气在 DUT上凝结
2种检测模式 Air Mode 和 DUT Mode
与传统高低温试验箱对比, 上海伯东 inTEST 热流仪主要优势：
1. 变温速率更快, 每秒可快速升温/降温 15 °C
2. 温控精度: ±1℃
3. 实时监测待测元件真实温度, 可随时调整冲击气流温度
4. 针对 PCB 电路板上众多元器件中的某一单个IC(模块), 可单独进行高低温冲击, 而不影响周边其它器件
5. 对测试机平台 load board上 的 IC 进行温度循环 / 冲击; 传统高低温箱无法针对此类测试
6. 对整块集成电路板提供精确且快速的环境温度。
Temptronic ATS-500 系列热流仪: 从小型台式的 -20℃ 到 -80℃ 的大型机型, 适用于实验室或工业生产环境中, 传统的半导体和小装配温度测试.
|
inTEST 型号 |
温度范围 °C |
气体流量 scfm |
变温速率 |
|
-20 至 +225 |
低温4 高温 10 |
0 至 +125°C, <3 min |
|
|
-45 至 +225 |
10 |
-40至+125°C, <12 sec |
|
|
-60 至 +225 |
低温4 高温 10 |
-40至 +125°C, <12 sec |
|
|
ATS-535 |
-60 至 +225 |
5 |
-40至 +125°C, <12 sec |
|
-80至 +225 |
12,最大 18 |
-55至+125°C, <10 sec |

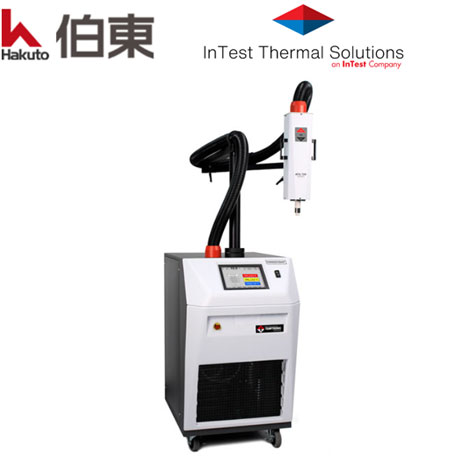

Temptronic ATS-700E 系列热流仪: 由几种高容量的 THERMOSTREAM® 系统组成, 此设计是为了快速和精确控制您的组件和模块到达所需要的温度, 极限温控功能 -100°C 至 +300°C, 不仅可以经由加速到达设定温度的时间来提高产能, 还可以让高功率组件和大热容量基材以美国标准 (MIL-STD) 测试条件下, 24 小时 7天的连续测试. 无论是单独直接测试还是用在外接的腔体, 强大灵活的 ATS-700 系列高低温测试机都适用.
|
型号 |
高低温气流冲击范围 °C |
气体流量 scfm |
变温速率 |
|
-80°C to +225°C |
12,最大 18 |
-55至 +125°C <10 sec |
|
|
-90°C to +225°C |
18 |
-55至 +125°C <10 sec |
|
|
-90°C to +300°C |
18 |
-40至 +125°C <12 sec +125至 -40°C <40 sec |
|
|
-100°C to +225°C |
8,最大 12 |
-55至 +125°C <10 sec +125至 -55°C <10 sec |
* 以上系统拥有共通的操作工作接口

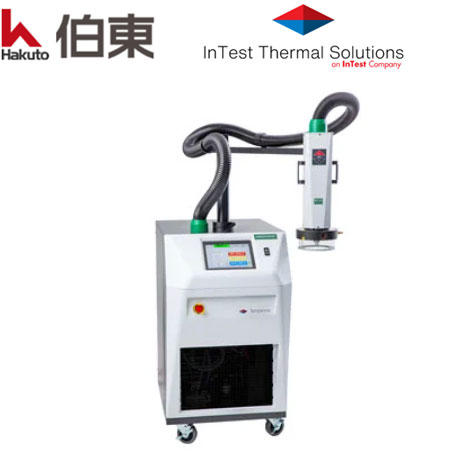

上海伯东美国 InTest 推出 Temptronic® ThermoStream® Eco环保系列高低温冲击热流仪, 高性能, 低能耗, 运行时噪音更低. 型号包含 ECO-710E 和 ECO-560, 满足实验室研发,半导体行业要求
|
型号 |
温度范围°C |
输出气流量 |
变温速率 |
温度 |
温度显示分辨率 |
温度 |
噪音值 |
|
-80 至 +225 |
4 至 18 scfm |
-55至 +125°C 约 10 s |
±1℃ |
±0.1℃ |
T型或 |
<56 dBA |
|
|
-60 至+ 200 |
4 至 18scfm |
-40 至+ 150°C <15 s |
±1℃ |
±0.1℃ |
T型或 |
<57 dBA |
