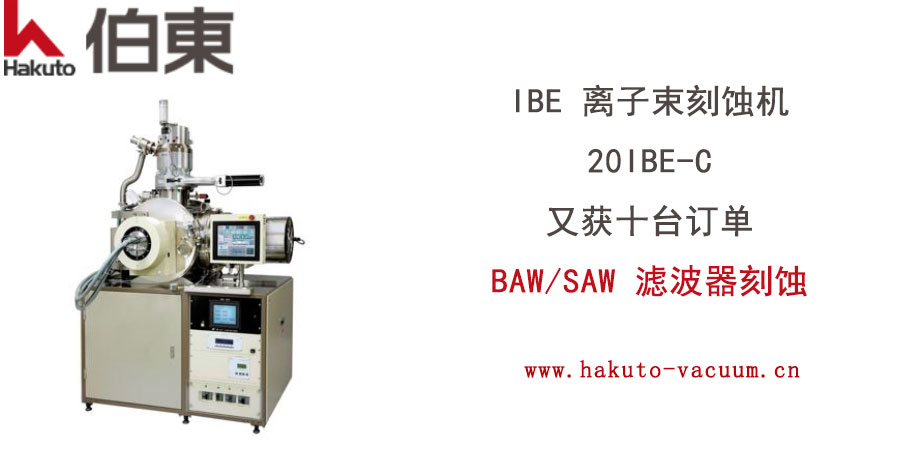

上海伯东离子束刻蚀机 20IBE-C 在 BAW/SAW 滤波器刻蚀中的应用

随着 5G/6G 通信, 射频前端, 智能手机与基站产业快速发展, BAW 滤波器（体声波滤波器）与 SAW 滤波器（声表面波滤波器）成为射频链路的核心器件. 滤波器的电极形貌, 压电材料刻蚀精度, 侧壁陡直度与均匀性, 直接决定插入损耗, 带外抑制, 频率一致性与良率. 传统湿法刻蚀与常规干法刻蚀难以满足高精度, 低损伤, 高一致性的研发需求. 上海伯东日本 IBE 离子束刻蚀机凭借物理刻蚀, 纳米级精度, 低损伤与高各向异性, 成为 BAW/SAW 滤波器制造的关键工艺之一.

上海伯东代理日本原装进口离子束刻蚀机 20IBE-C, 适用于半导体, MEMS, 射频器件研发试验, 在 BAW, SAW 滤波器的压电薄膜（AlN, LiNbO₃, LiTaO₃）, 金属电极（Al, Au, Pt, Mo）刻蚀与频率修调中表现突出, 为射频滤波器高品质制造提供稳定可靠的刻蚀方案.

BAW / SAW 滤波器对刻蚀工艺的核心要求
1. 纳米级线宽与深度精度: 电极指条, 谐振腔结构尺寸直接影响中心频率与带宽, 需亚微米至纳米级可控性.
2. 高侧壁陡直度: 减少侧向钻蚀, 保证声波反射与传输效率, 提升器件 Q值
3. 高均匀性: 晶圆内与片间一致性好, 保障频率偏差小, 良率高
4. 低损伤, 低热效应: 避免压电薄膜与电极层损伤, 维持材料本征性能.
5. 兼容难刻蚀材料: 适配氮化铝, 铌酸锂, 钽酸锂, 贵金属电极等常规工艺难以加工的材料

上海伯东离子束刻蚀机 20IBE-C 在 BAW/SAW 滤波器刻蚀中的典型应用
1. SAW 滤波器:压电基片与金属电极刻蚀, SAW 滤波器以铌酸锂, 钽酸锂为基片, 需高精度刻蚀叉指换能器（IDT）与反射栅电极.20IBE-C 实现垂直侧壁, 低粗糙度, 高均匀性刻蚀, 减少声波散射, 提升插入损耗与温漂特性, 满足 Sub-6G 与毫米波 SAW 器件要求.

2. BAW 滤波器: 压电薄膜与谐振结构加工, BAW 滤波器以氮化铝（AlN）为核心压电层, 对薄膜质量与刻蚀轮廓要求极高. 20IBE-C 实现低损伤, 高选择比刻蚀, 精准控制谐振腔深度与电极厚度, 提升机电耦合系数与频率稳定性, 适配 5G/6G 终端与基站 BAW 需求.

上海伯东离子束刻蚀机 20IBE-C 滤波器刻蚀核心优势
IBE 离子束刻蚀以定向高能离子束物理轰击实现材料去除, 无化学反应副产物, 无等离子体损伤, 符合 BAW / SAW 滤波器的严苛工艺要求.离子束刻蚀机 20IBE-C 采用 20cm 考夫曼离子源, 搭载行星式公转自转载台, 具备以下适配滤波器制造的核心性能:

1. 宽适配晶圆规格: 支持φ3″×8片, φ4″×6片, φ8″×1片, 可定制载台, 覆盖研发到中型量产
2. 刻蚀均匀性: 均匀性≤±5%, 部分材料可达±3%, 保障晶圆级频率一致性
3. 高精度与高各向异性: 纳米级刻蚀精度, 侧向钻蚀极小, 电极形貌规整.
4. 全材料兼容: 可刻蚀金属, 合金, 压电氧化物, 半导体, 绝缘体, 完美覆盖 BAW/SAW 常用材料体系
5. 低温低损伤: 基板直冷/间冷可选, 刻蚀热影响区极小, 保护压电薄膜与敏感结构
6. 工艺可控性强: 离子能量, 束流, 入射角独立可调, 支持垂直/倾斜刻蚀, 满足频率修调与特殊结构加工
7. 可选配终点检测: EPD 实时监控制程, 提升重复性与良率

在 5G/ 6G 射频前端小型化, 高频化, 集成化趋势下, BAW / SAW 滤波器对刻蚀精度与一致性要求持续提升. 上海伯东离子束刻蚀机 20IBE-C 以纳米精度, 低损伤, 高均匀, 全兼容材料等优势, 助力射频器件厂商提升产品竞争力与市场占有率.

上海伯东 IBE 离子束刻蚀机可根据客户的要求进行定制. 离子束刻蚀作为干法蚀刻工艺中的微细加工被广泛应用. 由于是不伴随化学反应的物理蚀刻工艺, 因此不仅适用于Au, Pt, 磁性材料等难蚀刻材料的加工, 也适用于由多个金属膜形成的多层膜蚀刻工艺. 伯东公司超过 50年的离子刻蚀市场经验, 拥有庞大的安装基础和经过市场验证的刻蚀技术!

自 1970年至今, Hakuto 伯东已累计交付约 500套 IBE 离子束刻蚀机. 刻蚀机可配置德国 Pfeiffer 涡轮分子泵.上海伯东也是美国 KRi 离子源中国总代理, KRi 离子源适用于各类真空设备, 实现离子清洗 PC, 离子蚀刻 IBE, 辅助镀膜 IBAD, 离子溅射镀膜 IBSD 和离子束抛光 IBF 等工艺.
