美国 InTest 接触式冷热冲击设备 DCP-102 在 800G 光模块测试中的应用

随着数据中心高速互联需求爆发, 800G 光模块已经成为下一代算力网络的核心器件. 光模块在实际工况中会持续发热, 同时机房环境温度波动, 会直接影响器件光电性能, 信号稳定性与长期可靠性. 传统高低温箱存在温度均匀性较差, 热交换效率低, 光模块外壳温度控温不准等痛点, 难以满足 800G OSFP 光模块高精度外壳温度管控测试需求.上海伯东美国InTest ThermoSpot DCP-102 接触式冷热冲击设备, 采用传导式接触控温方案, 适用于 800G 光模块温循, 高温 / 低温静态带电测试场景开发.

美国 InTest 接触式冷热冲击设备 DCP-102 直接接触传导控温, 精准控制光模块外壳温度
区别于风嘴式温度冲击设备, ThermoSpot DCP-102 接触式冷热冲击设备依靠金属接触头与 800G 光模块外壳直接贴合, 通过热传导方式, 直接调控光模块外壳, 接触点位的温度, 而非调节腔体环境空气温度. DCP-102 金属探头稳定压附在光模块表面, 消除接触间隙带来的热阻, 大幅提升热交换效率. 测试过程中可精准把模块外壳温度稳定维持到目标值, 满足光模块带电工况下的外壳温度考核, 解决气流温控时壳温滞后, 温度波动大的问题.

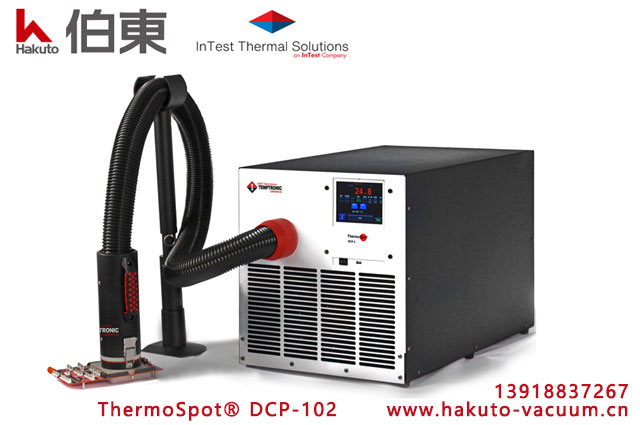

美国 InTest 接触式冷热冲击设备 DCP-102

在 800G 光模块测试中的典型应用场景
1. 光模块外壳温度稳态测试: 光模块规格书通常定义外壳温度指标, 而非环境温度. 接触式热头直接控制壳温, 在 -55 至 175°C 区间内做稳态恒温测试, 同步监测光模块发射光功率, 消光比, 接收灵敏度等光电参数, 验证模块在目标外壳温度下的光电性能.

2. 带电温度循环可靠性测试: 按照行业规范开展连续温循试验, 在低温, 高温节点保温并采集光模块性能数据. 直接控壳温的方式更贴近真实机房工作状态, 有效筛选因温度应力引发的焊接虚焊, 器件失效, 封装形变等不良.

3. 研发验证测试: 研发阶段用于样品可靠性摸底,提供 GPIB 或 RS-232 程控接口

美国 InTest 接触式冷热冲击设备 DCP-102 技术参数

型号	ThermoSpot DCP-102
温度性能	温度范围：-55 to 175°C 精度：±1.0°C 稳定性：±0.3°C
冷却功率	55W @ -55°C 125W @ -40°C 250W @ 0°C
变温速率	25 to -40°C <35 sec, 25 to +125°C <1.5 min.
温度传感器	RTD, DUT: K 型热电偶, Diode, 100Ω RTD, Analog
温度校准	软件校准
通讯接口	Ethernet (TCP/IP) 可选 USB, IEEE488, RS232
DUT Pressure Force	2 to 100 Kg/Force (depending on interface)
DUT 尺寸	从 2x2mm 至 100x100mm
热流罩	直径 89mm
清洁干燥的空气要求	-70°C 空气或氮气, 0.1cfm at 0.2 BAR
重量	66 kg
