某客户生产汽车过滤网, 因高温真空烧结炉气密性不佳, 导致生产出的过滤网材料出现氧化质量问题, 经过上海伯东推荐, 选用氦质谱检漏仪 ASM 340W 对真空烧结炉进行检漏, 真空模式下, 漏率 5X10-10 mar l/s. 经过检漏后的真空炉, 生产出的过滤网材料无氧化, 达到客户工艺要求.

高温真空烧结炉氦质谱检漏法:
金属 (粉末) 烧结工作一般都采用的是真空环境烧结, 常用设备为真空烧结炉, 真空烧结炉的构成部分包括炉体, 真空系统, 电气系统, 冷却系统等. 其中炉体和真空系统与真空烧结炉的漏率息息相关. 当炉体与真空系统装配完毕后, 无论其密封如何可靠, 一般来说总是有漏气存在的. 真空烧结炉的漏率越小越好, 因为它能够影响炉体的极限真空度, 保证工件在烧结过程中氧杂质不会增多.

常见泄露检测部位:
1. 机械泵, 罗茨泵, 扩散泵等真空泵组泄漏
2. 冷凝器内毛细管及毛细管与法兰连接处泄漏
3. 真空管道与弯头连接处及管道之前焊接处泄漏
4. 真空阀门本身及其与管道连接处泄漏

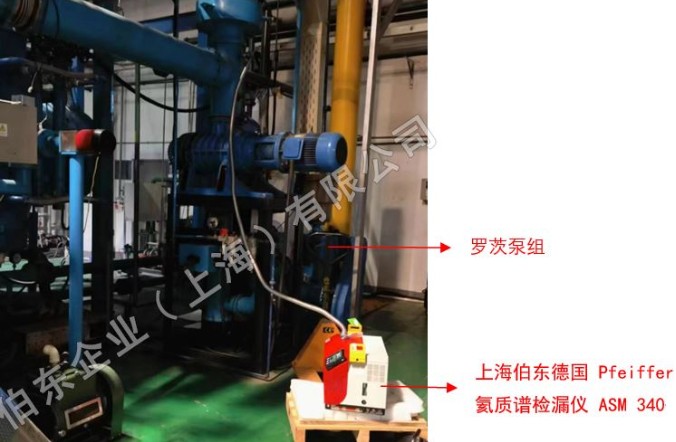

真空烧结炉多采用检漏仪的负压模式即真空模式检漏, 将氦质谱检漏仪与真空系统连接, 最好连接在排气口附近 (也就是泵组的进气口处), 真空系统都会有泵组在抽真空, 所以在泵的进气口处连接氦质谱检漏仪是在气流的运动方向上, 很容易有一部分分压分给氦质谱检漏仪, 从而达到检漏的效果.



结合了 Pfeiffer 与 Adixen 两家氦质谱检漏仪的技术优势, 上海伯东普发 Pfeiffer 提供氦质谱检漏仪完整的产品线, 从便携式氦质谱检漏仪到检漏模块, 提供负压检漏 (真空法) 和正压检漏(吸枪法), 满足各种应用. 氦质谱检漏仪与传统泡沫检漏和压差检漏对比, 在提供无损检漏的同时可以检测出更小的漏率 5E-13 Pa m3/s, 利用氦气作为示踪气体定位, 定量漏点. 氦质谱检漏仪满足单机检漏, 也可集成在检漏系统或 PLC. 上海伯东氦质谱检漏仪应用案例 >>
