氦质谱检漏仪用于变压器元器件检漏

一、变压器元器件检漏需求
厦门某生产精品中、高压电流、电压互感器及开关柜配套的绝缘件, 电压等级为3.6—-40.5kV. 年生产能力12万台. 为国内中压互感器龙头企业. 主要为厦门ABB开关有限公司、厦门ABB电器控制有限公司、马来西亚ABB、澳大利亚ABB、南非ABB等国内外ABB开关柜制造厂及其它少量客户做配套。

客户的产品对绝缘性和密封性要求很高, 其中密封性对绝缘油的保持和绝缘性能非常重要. 绝缘性是通过材料和绝缘油来保证的, 密封性对产品的耐用性和5年后的绝缘性能起决定性作用.
客户一直用 X-ray 探伤检测机来做品质缺陷检测, 但对轻微裂痕和轻微漏气却无能为力. ABB公司指定要求用Pfeiffer的氦质谱检漏仪测出一个漏率值为标准

伯东公司代理的德国Pfeiffer的HLT系列氦质谱检漏仪使用方便, 资料准确可靠, 外观美观; 体积小; 重量轻; 内部模组化设计, 检测维修方便; 使用简单、一键式操作; 许可权设定, 使操作与管理人员许可权不同, 不至误操作改变设定参数.

二、变压器元器件检漏操作
示意图如下:

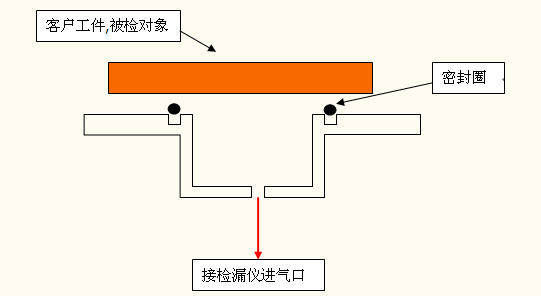

如上图片, 客户被检物件为一平板状工件, 为树脂材料上嵌了一些金属件, 现在需要检测整个平板上是否有漏气, 检漏示意图如下:

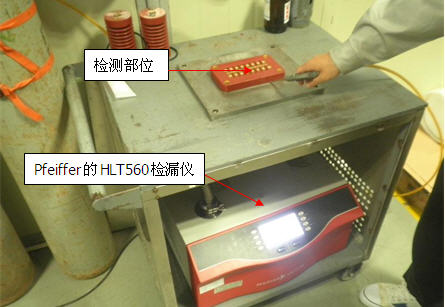

实际操作如下:
(1) 将工件安装在夹具上, 然后启动氦质谱检漏仪.
(2) 在工件上的金属件和树脂间喷氦气(He)(怀疑漏的地方), 观察氦质谱检漏仪上漏率的数值,如有必要可纪录下来.
(3) 检漏完成后, 停止氦质谱检漏仪, 取下工件.

结合了 Pfeiffer 与 Adixen 两家氦质谱检漏仪的技术优势, 上海伯东普发 Pfeiffer 提供氦质谱检漏仪完整的产品线, 从便携式氦质谱检漏仪到检漏模块, 提供负压检漏 (真空法) 和正压检漏(吸枪法), 满足各种应用. 氦质谱检漏仪与传统泡沫检漏和压差检漏对比, 在提供无损检漏的同时可以检测出更小的漏率 5E-13 Pa m3/s, 利用氦气作为示踪气体定位, 定量漏点. 氦质谱检漏仪满足单机检漏, 也可集成在检漏系统或 PLC. 上海伯东氦质谱检漏仪应用案例 >>
