Adixen 旋片真空泵 PASCAL 2005 SD 应用于平行缝焊机手套箱系统
上海伯东代理德国 Pfeiffer 旋片泵成功应用于平行缝焊机手套箱系统, 该系统管壳气密封装, 金属及其合金 (如铝碳化硅 ALSiC) 的同种材料间或异种金属间的焊接, 实现电路的气密性封装.
平行缝焊机手套箱系统对旋片泵的要求
真空度 5pa
体积小, 方便集成
经过上海伯东推荐, 最终采用 Pfeiffer 双级旋片泵 PASCAL 2005 SD
真空度可以达到 0.05 hPa
单相串励电机(交,直流两用电动机)
可调节的进气和排气接头, 使旋片泵可在垂直或水平方向调节, 更方便集成.

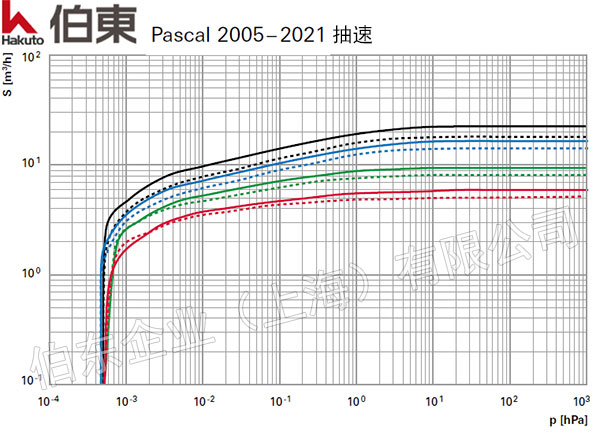

Pfeiffer PASCAL 系列双级旋片泵技术参数
|
型号 |
Pascal 2005 |
Pascal 2010 |
Pascal 2015 |
Pascal 2021 |
|
进气法兰 |
DN 25 ISO-KF |
DN 25 ISO-KF |
DN 25 ISO-KF |
DN 25 ISO-KF |
|
排气法兰 |
DN 25 ISO-KF |
DN 25 ISO-KF |
DN 25 ISO-KF |
DN 25 ISO-KF |
|
50Hz 抽速 |
5 m3/h |
9 m3/h |
14 m3/h |
18 m3/h |
|
60Hz 抽速 |
6 m3/h |
10.5 m3/h |
16.5 m3/h |
22 m3/h |
|
含气镇装置的极限真空度 |
10-2 hPa |
10-2 hPa |
10-2 hPa |
10-2 hPa |
|
不含气镇装置的极限真空度 |
5x10-4 hPa |
5x10-4 hPa |
5x10-4 hPa |
5x10-4 hPa |
|
用油量 |
0.83 L |
0.95 L |
0.95 L |
0.98 L |
|
防护等级 |
IP 43 |
IP 43 |
IP 43 |
IP 43 |
|
额定功率 50 Hz |
0.45 kW |
0.45 kW |
0.45 kW |
0.45 kW |
|
转速 50 Hz |
1500 rpm |
1500 rpm |
1500 rpm |
1500 rpm |
|
标准冷却方式 |
风冷 |
风冷 |
风冷 |
风冷 |
|
重量 kg |
25 |
26 |
27 |
28 |
