焊接波纹管是近年来国内外兴起的一种新型元件, 一般可用来做为敏感元件, 密封元件, 隔离介质, 管路联接以及温度补偿器等. 较之传统成形的波纹管具有变形量大, 寿命长等优点, 焊接波纹管一般具有耐压, 耐温, 耐腐蚀, 密封性好等特点.

焊接波纹管检漏原因: 波纹管通常通过激光焊接连接至法兰或外壳. 激光焊接会产生光性均匀焊缝, 通过肉眼无法判断是否存在泄漏, 焊接波纹管对气密性的要求很高, 传统的泄漏测试, 如染料渗透测试, 制冷剂嗅探或气泡测试不能达到客户工业生产的要求, 因此需要引入氦质谱检漏仪进行泄漏检测.

焊接波纹管检漏方法: 检漏方法需要依据焊接波纹管的真实使用状态, 检漏要求是非破坏性的, 最大测试压力是根据被测试材料的弹性极限得出的. 根据您的实际需要可以选择单机测试检漏仪 ASM 340 或检漏模块 ASI 35

上海伯东波纹管检漏客户案例一 : 某机械零部件制造公司
检漏产品: 真空波纹管


检漏配置:
1. 氦质谱检漏仪 ASM 340 1台
2. 客制转接头和配套密封件一套
3. 喷枪和配套氦气瓶一套

波纹管检漏方法: 采用真空模式检漏, 按照下图组装样品, 在怀疑有漏的地方喷氦气（一般需要检漏的部位是焊缝或连接处）,如果有漏,检漏仪会出现声光报警同时在屏幕上显示当前漏率值

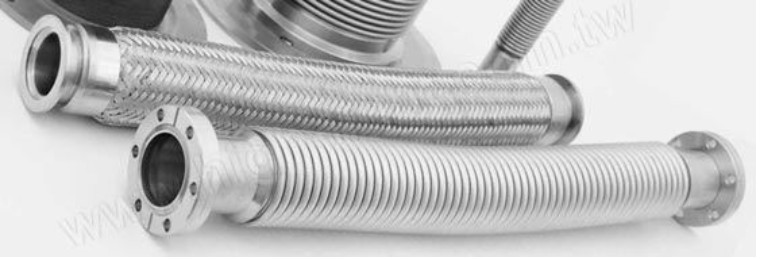

上海伯东波纹管检漏客户案例二: 某不锈钢软管生产企业, 其生产的波纹管广泛用于石化, 冶炼, 航空航天, 建筑,电力, 供热管道, 机械制造等行业.
待检漏产品: 定制超长波纹管

检漏配置:
1. 氦质谱检漏仪 ASM 340 1台
2. 波纹管和配套卡箍
3. 定制罩子

波纹管检漏方法: 客户目前采用2种检漏方法, 真空法和整体测试漏率法

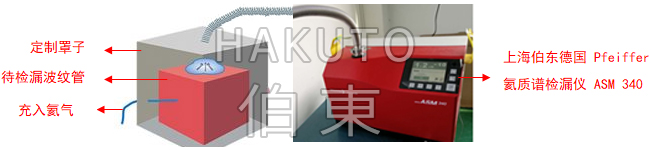

整体测试漏率法:
1. 波纹管冲入氦气
2. 在定制罩子中, 一次放置3 根已充入氦气的波纹管
3. 检漏仪连接定制的罩子, 设定好报警值, 进行抽气检漏.
此种方法可以测整体泄露量, 适合批量检测, 重复性高



上海伯东 Pfeiffer 氦质谱检漏仪优点：
1. 操作简单
2. 准确, 可靠的高灵敏度
3. 利用氦气作为示踪气体: 无毒, 无色,不易燃, 不冷凝, 完全惰性气体
4. 保障待测试部件既不被污染也不会受到化学侵蚀的破坏

结合了 Pfeiffer 与 Adixen 两家氦质谱检漏仪的技术优势, 上海伯东普发 Pfeiffer 提供氦质谱检漏仪完整的产品线, 从便携式氦质谱检漏仪到检漏模块, 提供负压检漏 (真空法) 和正压检漏(吸枪法), 满足各种应用. 氦质谱检漏仪与传统泡沫检漏和压差检漏对比, 在提供无损检漏的同时可以检测出更小的漏率 5E-13 Pa m3/s, 利用氦气作为示踪气体定位, 定量漏点. 氦质谱检漏仪满足单机检漏, 也可集成在检漏系统或 PLC. 上海伯东氦质谱检漏仪应用案例 >>
